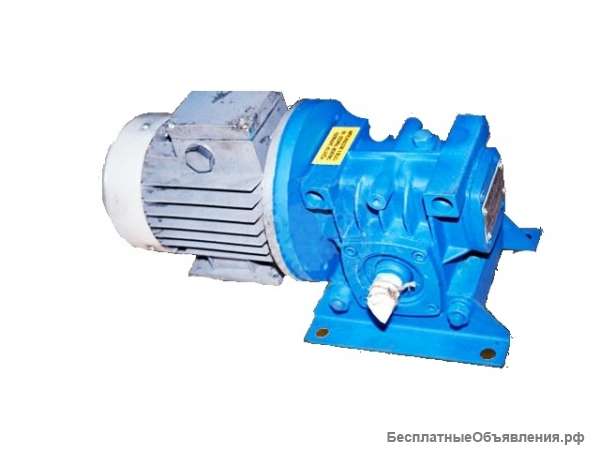

Мотор-редуктор мрч, 2мч-40, (мрч-40)

Данная модель мотор-редуктора имеет два варианта обозначения – 2МЧ-40 и МРЧ-40. Представляет собой агрегат, собранный в единое устройство из электрического двигателя и одноступенчатого редуктора с передачей червячного типа(2Ч-40). Мотор-редуктор этого типа является универсальным механизмом общемашиностроительного назначения.

Мотор-редуктор 2МЧ-40 работает от стандартной сети переменного тока (50-60Гц) и действующим напряжением 220 или 380В. Данные характеристики являются стандартными, но по индивидуальному согласованию возможен выпуск оборудования для других параметром источника питания.

Условия эксплуатации МРЧ-40:

Нагрузка (переменная или постоянная) не превышает номинального крутящего момента, заявленного в документации;
Вращение валов производится в обе стороны одинаково предпочтительно;
Эксплуатация только в соответствии с климатическим исполнением агрегата. Маркировка «У» - для умеренного климата и 1-3 категории размещения, «Т» - разрешен тропический климат и 4-я категория размещения;
Разрешено использование на большой высоте(более 1000м) над уровнем моря.
Мотор-редуктор МЧ-80 (МРЧ-80)
Мотор-редуктор МРЧ-80М – агрегат, изготовленный путем объединения в одном корпусе трехфазного асинхронного электродвигателя и одноступенчатого редуктора червячного типа.

Выпускается в нескольких конструктивных исполнениях, в которых варьируются следующие параметры:

Мотор-редуктор может быть выполнен на лапах или на центрирующем фланце.
Форма выходного вала различается по форме - цилиндрическая или выполненная в виде муфты. Полая муфта также может комплектоваться специальным пазом (шпоночным) или оставаться шлицевой.
Общими для всех разновидностей мотор-редукторов данной модели являются:

Нагрузка выбирается в соответствии с заявленным крутящим моментом, направление и тип нагрузки (постоянная или переменная) не принципиальны.
Работать мотор-редуктор может как постоянно, так и с перерывами.
Валы могут вращаться с максимальным числом оборотов в минуту до 1800 в любую сторону.
Разновидности климатического исполнения позволяют подобрать экземпляр для работы в самых разных условиях и категориях размещения.
Мотор-редуктор МЧ-125 (МРЧ-125)
Мотор-редуктор модели МЧ-125 – вид оборудования, в основе работы которого лежит объединение электрического двигателя и редуктора. Данная модель использует одноступенчатый редуктор червячного типа Ч-125 и является универсальным компонентом многих видов оборудования.

Основными характеристиками мотор-редуктора МЧ-125 являются:

В пределах заявленного в документации номинального крутящего момента нагрузка может быть постоянной или переменной.
Вращение валов осуществляется одинаково качественно в любую сторону.
Эксплуатация мотор-редуктора в климатическом исполнении «У3» и «Т2» допускается на высоте более 1000м, в случае, если соблюдены требования ГОСТа 183-74.
Максимально допустимый уровень запыленности – менее 10мг/м.куб.
Основные технические характеристики
Типоразмер мотор-редуктора Передаточное число u Мт, Н*м Масса мотор-редуктора, кг Р, кВт
МЧ-40 8, 10, 12.5, 16, 20, 25, 26-35 18 0.12-0.55
МЧ-63 90-120 36 0.18-2.2
МЧ-80 180-230 45 0.25-4.0
МЧ-100 31.5, 40, 50, 63, 80 360-464 95 0.55-7.5
МЧ-125 720-840 167 1.1-11.0
МЧ-160 1310-1800 205 2.2-22.0
Габаритные и присоединительные размеры

Типоразмер мотор-редуктора Aw Lmax L1 L2 L3 L4 В B1 Н H1 H2 d
мм
МРЧ-40 40 420 180 150 90 28 164 140 180 72 4 13
МРЧ-63 63 560 220 180 100 42 196 165 225 82 5 13
МРЧ-80 80 630 260 225 125 58 212 185 267 92 10 16
МРЧ-100 100 725 240 200 225 110 175 140 312 100 18 19
МРЧ-125 125 870 275 230 230 110 230 190 396 111 22 19
МРЧ-160 160 1310 350 300 280 140 280 230 500 140 30 22
Условное обозначение мотор-редуктора при заказе
Мотор-редуктор МЧ - 80 - 20 - 50 - 1.5 - 51 - 1 - Ц - У3

Тип мотор-редуктора
Межосевое расстояние, мм
Передаточное число
Частота вращения выходного вала, об/мин
Мощность электродвигателя, кВт
Схема сборки
Вариант расположения червячной пары
Исполнение конца выходного вала
Климатическое исполнение и категория размещения по ГОСТ 15150-69
Примечание.

Исполнение конца выходного вала может быть: МЧ-40, МЧ-63, МЧ-80 — цилиндрическим (Ц), полым (П); МЧ-100, 125, 160 - коническим (К) (стандартное исполнение), полым (П), цилиндрическим (Ц) (согласовывается дополнительно при заказе).
Мотор-редукторы типа МЧ выпускаются с электродвигателями серии АИР, 5А.
